ÁBACO PARA PRÉ-DIMENSIONAMENTO

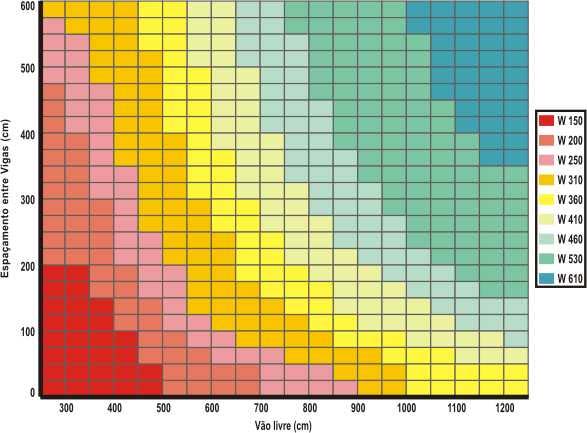

LAJE DE PISO


Considerações de carregamentos:

Carga total de 550Kgf/m2, incluindo peso próprio estrutural, laje concreto, revestimento e sobrecarga de utilização.

Exemplo de utilização do Ábaco:

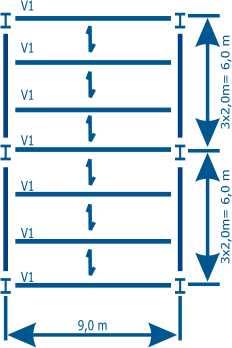

Dimensionamento da viga V1 de piso, conforme desenho ao lado:

- Vão de viga igual a 9,0 m e espaçamento das vigas igual a 2,0 m.
- Utilizando os dados no ábaco encontramos o W 460.

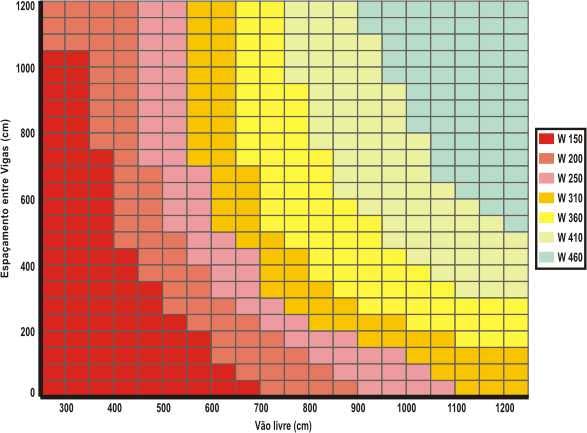

COBERTURA

Considerações de carregamentos:

Cobertura: 100Kgf/m2, incluindo peso próprio estrutural, telha, vento e sobrecarga de utilização.

Exemplo de utilização do Ábaco:

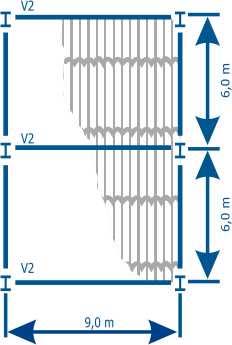

Dimensionamento da viga V2 de cobertura, conforme desenho ao lado:

- Vão de viga igual a 9,0 m e espaçamento das vigas igual a 6,0 m.
- Utilizando os dados no ábaco encontramos o W 410.



As curvas foram feitas considerando a primeira alma de cada bitola.
